调压器在电力系统中扮演着至关重要的角色,无论是单相调压器还是三相调压器，它们都在各自的应用场景中发挥着调节电压、稳定电力、保护设备的作用，了解这两种调压器的基本原理与主要结构，对于电力系统的设计和运维具有重要意义。本文将和大家一起探讨单相调压器和三相调压器的基本原理与主要结构。

1.基本原理：

本调压器属可调式自耦变压器结构，调压器碳刷借助于手轮主轴和刷架的作用，在环形铁芯上均匀地绕制线圈，碳刷在弹簧压力作用下与线圈的磨光表面紧密吻合，转动转轴带动刷架，使碳刷沿着线圈表面滑动，改变碳刷接触位置，即改变一次和二次线圈的匝数比，使输出电压在调节范围内获得平滑无极的调节，从而达到调压的目的。

2.主要结构：

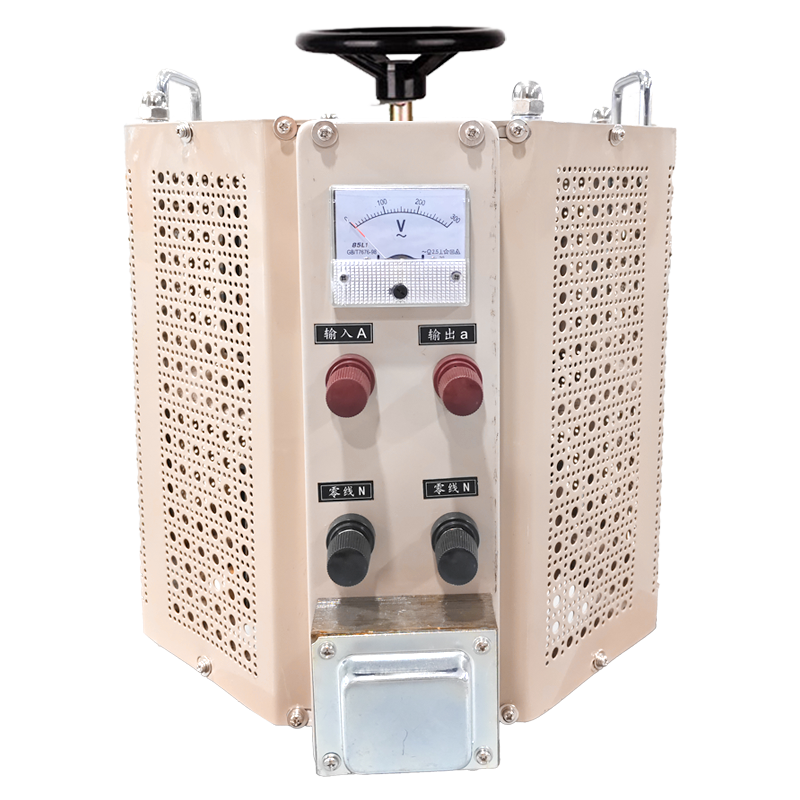

A．单元结构单相0.5KVA~10KVA调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在底座上，接触组的碳刷在弹簧压力作用下与线圈的磨光表面紧密吻合，转动手轮带动碳刷在线圈磨光面上滑动进行调压，单元调压器一般为台式，外面有带防护通风外网。

B．单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的碳刷接触组装在同一主轴上。线圈输入端并连接输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。

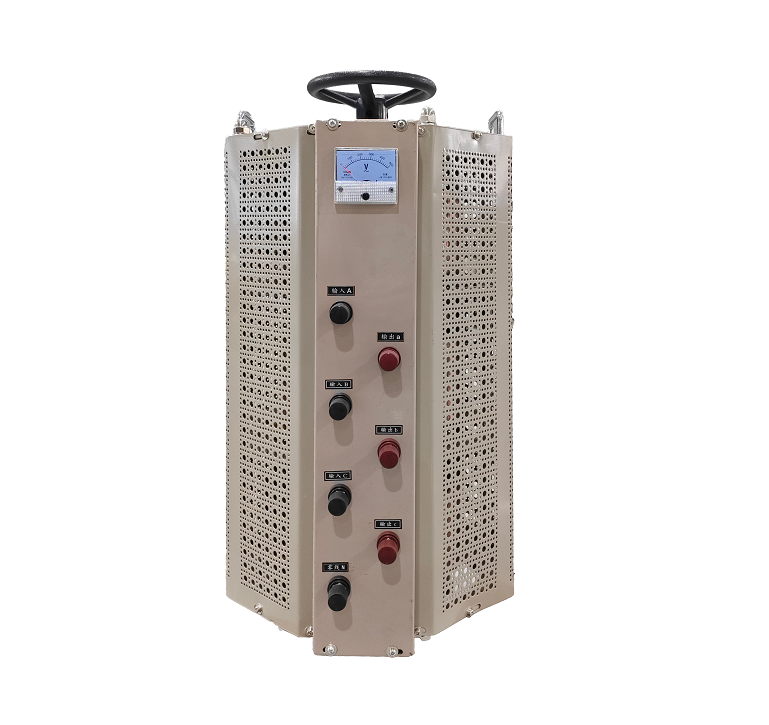

C．三相组装结构：三相调压器是由三个相同规格的单元轴组装而成绕组连接成星形。

D．碳刷结构：3KVA及以下单元调压器，采用1~2块铜石墨复合碳刷和散热良好的金属刷架，5KVA及以上的单元调压器，采用两块以上的铜石墨复合碳刷，碳刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧，如需要拆装，调换主轴或需要从调压器底端伸出主轴时，松开螺钉，便可进行。

以上就是关于单相调压器和三相调压器的基本原理与主要结构的相关介绍，相信大家对它们的原理和结构有了了解，深入了解这两种调压器的原理和结构，我们可以更好地使用和维护设备，确保电力系统的稳定运行。
